El cañón M61A1 Vulcan del F-15 Eagle dispara 6.000 proyectiles de 20 mm por minuto, optimizando combates aéreos con precisión y fiabilidad.
El cañón M61A1 Vulcan fortalece el poder del F-15 Eagle
El McDonnell Douglas F-15 Eagle, un caza de superioridad aérea diseñado en la década de 1970, mantiene su relevancia en combates modernos gracias a su armamento avanzado, destacando el cañón rotativo M61A1 Vulcan. Este sistema de seis cañones Gatling, que dispara proyectiles de 20×102 mm a una cadencia de 6.000 disparos por minuto, permite al F-15 enfrentar amenazas en combates a corta distancia con una potencia de fuego devastadora. Integrado en el ala derecha del avión, el cañón complementa los misiles aire-aire, como los AIM-9 Sidewinder y AIM-120 AMRAAM, otorgando al piloto una opción fiable cuando los enfrentamientos requieren maniobras rápidas y precisas.

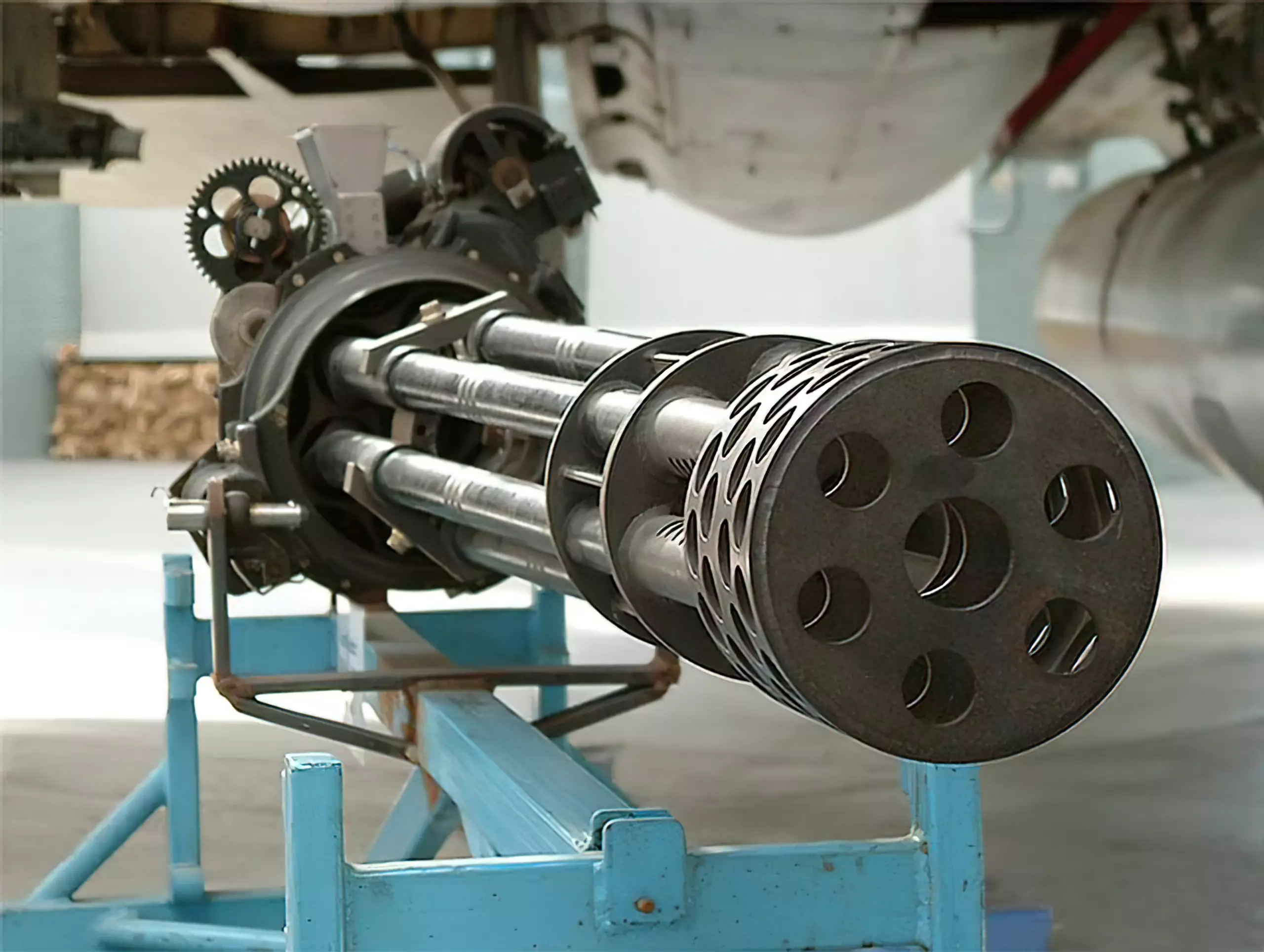

El M61A1 Vulcan, desarrollado por General Electric, utiliza un diseño de cañones rotativos accionado por un motor hidráulico, alcanzando su cadencia máxima en menos de 0,4 segundos. Su sistema de alimentación sin cinta, conocido como linkless feed system, reduce el riesgo de atascos, un problema común en sistemas Gatling más antiguos. Este mecanismo transporta hasta 940 proyectiles almacenados en un tambor interno, suficientes para ráfagas cortas de alta intensidad. Los proyectiles, que incluyen variantes de alto explosivo incendiario (HEI) y perforantes, están diseñados para destruir blancos aéreos con un impacto directo o fragmentación.
La integración del cañón con el radar AN/APG-63 del F-15 optimiza su precisión. Este radar, capaz de rastrear múltiples objetivos a más de 160 kilómetros, proporciona datos en tiempo real al sistema de control de fuego, permitiendo al piloto alinear el cañón con precisión durante maniobras de alta velocidad. En combates cercanos, donde los misiles pueden ser menos efectivos debido a contramedidas electrónicas o distancias reducidas, el M61A1 ofrece una solución inmediata, con un alcance efectivo de hasta 1.200 metros.
El diseño del cañón prioriza la fiabilidad bajo condiciones extremas. Su construcción resiste las vibraciones y fuerzas G generadas durante maniobras supersónicas, asegurando un rendimiento constante. Además, el sistema de enfriamiento por aire evita el sobrecalentamiento durante ráfagas prolongadas, aunque los pilotos suelen emplear disparos cortos de 2 a 3 segundos para maximizar la eficacia y conservar munición.
Datos clave del cañón M61A1 Vulcan en el F-15 Eagle
- Cadencia de fuego: 6.000 disparos por minuto, alcanzada en 0,4 segundos.
- Munición: Proyectiles de 20×102 mm, con 940 rondas en el tambor.
- Sistema de alimentación: Sin cinta, reduce atascos en combate.
- Alcance efectivo: Hasta 1.200 metros en enfrentamientos aire-aire.
- Integración: Conectado al radar AN/APG-63 para precisión mejorada.
Innovación técnica del M61A1 en combates aéreos
El M61A1 Vulcan se diseñó originalmente para equipar diversos aviones militares, pero su integración en el F-15 Eagle maximiza su potencial en escenarios de superioridad aérea. Durante la Guerra Fría, el cañón demostró su valor en simulacros contra cazas soviéticos, como el MiG-21 y MiG-23, donde su alta cadencia compensaba la maniobrabilidad de los oponentes. En conflictos reales, como la Operación Tormenta del Desierto en 1991, los F-15 de la Fuerza Aérea de Estados Unidos utilizaron el cañón en enfrentamientos cercanos, aunque los misiles dominaron la mayoría de los derribos.
El sistema de control de fuego del F-15, que combina el radar AN/APG-63 con un computador balístico, calcula trayectorias en milisegundos, ajustando la puntería del cañón según la velocidad relativa y la distancia del objetivo. Esta capacidad es crucial en combates aéreos dinámicos, donde los pilotos realizan giros cerrados a velocidades cercanas a Mach 2. El cañón, montado en un soporte rígido, mantiene la alineación incluso bajo tensiones aerodinámicas extremas.
La munición del M61A1 incluye proyectiles de alto explosivo incendiario (HEI), que detonan al impactar, y perforantes (AP), ideales contra blindajes ligeros. Cada proyectil pesa aproximadamente 100 gramos y viaja a una velocidad inicial de 1.030 metros por segundo, generando una energía cinética capaz de desactivar sistemas críticos de un caza enemigo con pocos impactos. El tambor de munición, ubicado cerca del centro de gravedad del F-15, minimiza el impacto en la maniobrabilidad del avión.
El mantenimiento del cañón es otro aspecto destacado. Los técnicos de la Fuerza Aérea pueden desmontar y revisar el M61A1 en menos de 30 minutos, garantizando alta disponibilidad en misiones consecutivas. Este diseño modular reduce los tiempos de inactividad, un factor crítico en operaciones de alta intensidad.
Contexto histórico y evolución del M61A1 en el F-15
El M61A1 Vulcan entró en servicio en la década de 1950, inicialmente para aviones como el F-104 Starfighter y el F-4 Phantom. Su adopción en el F-15 Eagle, que realizó su primer vuelo en 1972, respondió a la necesidad de un arma secundaria fiable frente a las limitaciones de los misiles de la época, como el AIM-7 Sparrow, que tenían tasas de acierto variables. La experiencia de la Guerra de Vietnam, donde los combates cercanos revelaron la importancia de los cañones, influyó en la decisión de incorporar el M61A1 en el diseño del F-15.
Con el tiempo, las actualizaciones del F-15, como los modelos F-15C y F-15E Strike Eagle, mantuvieron el cañón, aunque el F-15E redujo la capacidad de munición a 500 proyectiles para priorizar armamento aire-tierra. En la actualidad, los F-15 modernizados, como el F-15EX Eagle II, continúan utilizando el M61A1, adaptado con sistemas de puntería mejorados, incluyendo visores montados en el casco que permiten al piloto dirigir el cañón con la mirada.
El M61A1 también se ha exportado a aliados de Estados Unidos, equipando los F-15 operados por países como Israel, Arabia Saudita y Japón. En el caso de la Fuerza Aérea Israelí, los F-15 han empleado el cañón en combates reales, como en la Guerra del Líbano de 1982, donde derribaron decenas de cazas sirios, aunque la mayoría de los enfrentamientos se resolvieron con misiles.
La producción del M61A1 continúa bajo General Dynamics, sucesora de General Electric, con mejoras en los materiales y la electrónica de control. Estas actualizaciones aseguran que el cañón permanezca relevante frente a cazas de quinta generación, como el Su-57 ruso o el J-20 chino, donde los combates cercanos, aunque menos frecuentes, siguen siendo una posibilidad.
