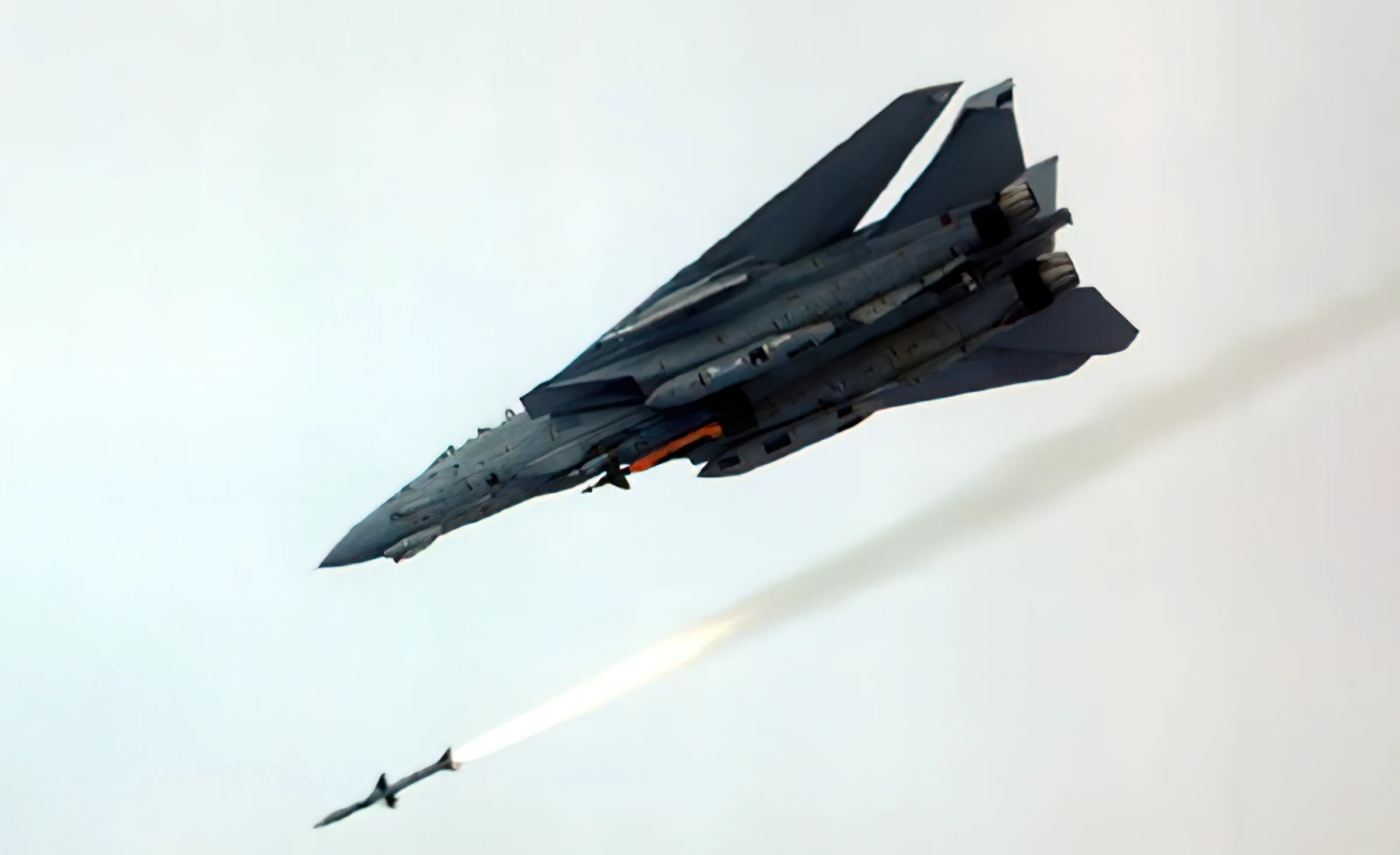

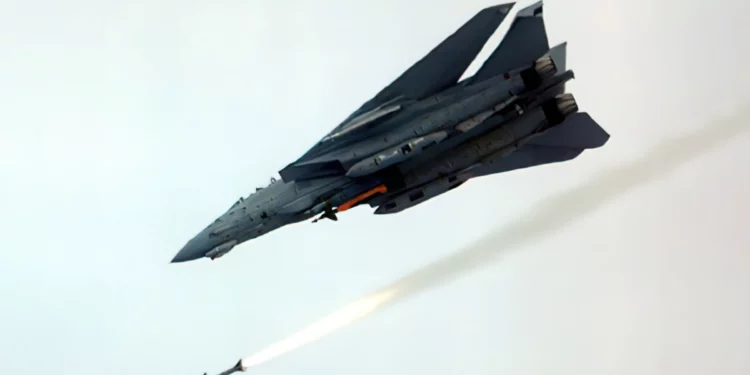

El F-14 Tomcat, con su cañón M61A1 Vulcan de 20 mm, combina alta cadencia de fuego y fiabilidad para dominar combates aéreos cercanos.
Integración del M61A1 Vulcan en el F-14 Tomcat
El Northrop Grumman F-14 Tomcat, un interceptor naval de alas de geometría variable, se diseñó como un pilar de la superioridad aérea marítima de la Marina de los Estados Unidos. Introducido en 1974 a bordo del portaaviones USS Enterprise, este avión destacó por su capacidad para enfrentar amenazas a largas distancias con misiles AIM-54 Phoenix y por su versatilidad en combates cercanos gracias al cañón M61A1 Vulcan de 20 mm. Este sistema de armamento, montado en el lado izquierdo del fuselaje, proporciona una cadencia de fuego de hasta 6.000 disparos por minuto, lo que permite al F-14 neutralizar objetivos en enfrentamientos a corta distancia con una densidad de impacto letal.
El M61A1 Vulcan, desarrollado por General Electric y producido posteriormente por General Dynamics, es un cañón rotativo de seis barriles basado en el principio Gatling. Su diseño permite una alta velocidad de disparo al distribuir el calor y el desgaste entre los barriles, minimizando el sobrecalentamiento durante ráfagas prolongadas. En el F-14, el cañón cuenta con una capacidad de 675 rondas de munición de 20×102 mm, alimentadas mediante un sistema sin eslabones que reduce significativamente los atascos y los riesgos de daño por objetos extraños (FOD) en los motores del avión. Este sistema de alimentación, una mejora sobre el M61 original que usaba cintas con eslabones, transporta las carcasas vacías de regreso al tambor de almacenamiento, manteniendo el centro de gravedad del avión estable durante el combate.
La integración del M61A1 en el F-14 respondió a las lecciones aprendidas durante la Guerra de Vietnam, donde los enfrentamientos aéreos demostraron la necesidad de un cañón confiable para combates cercanos, especialmente contra cazas más maniobrables como los MiG. A diferencia del F-4 Phantom II, que en sus versiones iniciales para la Marina carecía de cañón interno, el F-14 incorporó el Vulcan desde su diseño inicial, cumpliendo con los requisitos del programa Naval Fighter Experimental (VFX) de 1968. Este programa exigía un caza bimotor con capacidad de Mach 2.2, armado con un cañón de 20 mm y misiles aire-aire para roles de superioridad aérea y apoyo cercano.
El cañón M61A1 se acciona hidráulicamente en el F-14, utilizando la potencia del sistema hidráulico de la aeronave para alcanzar su máxima cadencia de fuego. La velocidad de salida del proyectil, que alcanza los 3.380 pies por segundo con la munición estándar M56, asegura una alta capacidad de penetración contra objetivos aéreos y, en configuraciones posteriores, blancos terrestres. Aunque el F-14 se diseñó principalmente como un interceptor de largo alcance, la adición del sistema LANTIRN en la década de 1990 permitió al Tomcat realizar misiones de ataque a tierra, donde el Vulcan demostró ser efectivo contra objetivos blandos y vehículos ligeros.
Datos clave del M61A1 Vulcan en el F-14 Tomcat
- Cadencia de fuego: 6.000 disparos por minuto (seleccionable a 4.000 en algunas aplicaciones).
- Munición: 20×102 mm, con 675 rondas en el F-14.
- Peso del sistema: Aproximadamente 112 kg (sin incluir el sistema de alimentación).
- Velocidad de salida: 3.380 fps (1.030 m/s) con proyectiles M56; 3.450 fps (1.052 m/s) con PGU-28/B.
- Sistema de alimentación: Sin eslabones, con retorno de carcasas al tambor para minimizar FOD.
- Alcance efectivo: Aproximadamente 2.000 pies (610 metros) en combate aéreo.
Desempeño del M61A1 en Operaciones del F-14
El M61A1 Vulcan desempeñó un papel crucial en la versatilidad táctica del F-14, especialmente en escenarios donde los misiles de largo y medio alcance, como el AIM-7 Sparrow o el AIM-9 Sidewinder, no eran prácticos debido a la proximidad del enemigo. Durante las operaciones en la Guerra Fría, el F-14 se desplegó como interceptor de flota, protegiendo portaaviones contra bombarderos soviéticos y sus misiles de crucero. En estos escenarios, el Vulcan ofrecía una capacidad de autodefensa en enfrentamientos cercanos, complementando el radar AWG-9 y los misiles Phoenix, que podían atacar hasta seis objetivos simultáneamente a más de 100 millas de distancia.
En conflictos reales, como los enfrentamientos en Libia en 1986, los F-14 proporcionaron cobertura aérea durante los ataques contra objetivos terroristas. Aunque los registros no destacan el uso del cañón en estos eventos, la presencia del M61A1 garantizaba una capacidad de respuesta inmediata en caso de combates a corta distancia. En la Guerra del Golfo (1990-1991), los F-14 asumieron roles de ataque a tierra como “Bombcats”, utilizando bombas guiadas y no guiadas. En estas misiones, el Vulcan se empleó ocasionalmente contra posiciones enemigas y vehículos, demostrando su utilidad más allá del combate aire-aire.
El diseño del M61A1 en el F-14 tuvo que superar desafíos específicos relacionados con la integración en un caza naval. La densidad del fuselaje del Tomcat, repleto de sistemas de combustible, aviónica y el mecanismo de alas de geometría variable, limitaba el espacio para el cañón y su sistema de alimentación. Esto requirió un diseño compacto y personalizado, con un peso adicional de 140 a 180 kg para el sistema completo, incluyendo el tambor de munición. Además, la necesidad de operar en portaaviones exigía que el sistema fuera robusto frente a las vibraciones y las condiciones salinas del entorno marítimo.
La evolución del M61A1 también incluyó mejoras en su fiabilidad. Los primeros modelos del Vulcan, como los usados en el F-104 Starfighter, sufrían problemas con la alimentación de cintas, que podían romperse o generar FOD. La transición al sistema sin eslabones en el M61A1, implementada en el F-14, resolvió estos problemas, aumentando la fiabilidad hasta 10 veces en comparación con cañones de un solo barril. Este avance fue crucial para garantizar que el F-14 pudiera mantener su capacidad de combate en maniobras de alta G, donde los sistemas de alimentación tradicionales podían fallar.
Contexto Técnico e Histórico del M61A1 en el F-14
El desarrollo del M61 Vulcan comenzó en 1946 bajo el Proyecto Vulcan de la Fuerza Aérea de los Estados Unidos, que buscaba un cañón de alta cadencia para la era de los reactores. Tras pruebas con prototipos de diferentes calibres, el modelo de 20 mm, designado T171, fue seleccionado en 1956 y estandarizado como M61. La versión M61A1, con su sistema de alimentación sin eslabones, se convirtió en el estándar para cazas estadounidenses, incluyendo el F-14, el F-15 Eagle, el F-16 Fighting Falcon y el F/A-18 Hornet.
En el F-14, el M61A1 se integró con un sistema de control de fuego asistido por el radar AWG-9, que permitía al piloto y al oficial de intercepción de radar (RIO) coordinar ataques con precisión. La pantalla de situación vertical AN/AVA-12 y el Head-Up Display (HUD) AN/AVG-12 en la cabina facilitaban la puntería del cañón en combates dinámicos, aunque el Vulcan requería un breve tiempo de aceleración (spool-up) antes de disparar, lo que podía complicar disparos en ventanas de oportunidad cortas.
El F-14 Tomcat fue retirado del servicio de la Marina de los Estados Unidos en septiembre de 2006, reemplazado por el F/A-18E/F Super Hornet, que también incorpora una versión más ligera del Vulcan, el M61A2. Sin embargo, el legado del F-14 y su cañón M61A1 perdura, especialmente en la Fuerza Aérea de Irán, que aún opera Tomcats adquiridos en la década de 1970. La capacidad del Vulcan para adaptarse a múltiples roles, desde el combate aire-aire hasta el apoyo terrestre, subraya su importancia como un componente clave en la versatilidad del F-14.
La combinación del M61A1 Vulcan con los sistemas avanzados del F-14 permitió al Tomcat mantener su relevancia operativa durante más de tres décadas. Su diseño robusto, alta cadencia de fuego y fiabilidad lo convirtieron en un arma esencial para enfrentar las demandas de la guerra aérea moderna, consolidando al F-14 como uno de los cazas más icónicos de la historia de la aviación militar.
