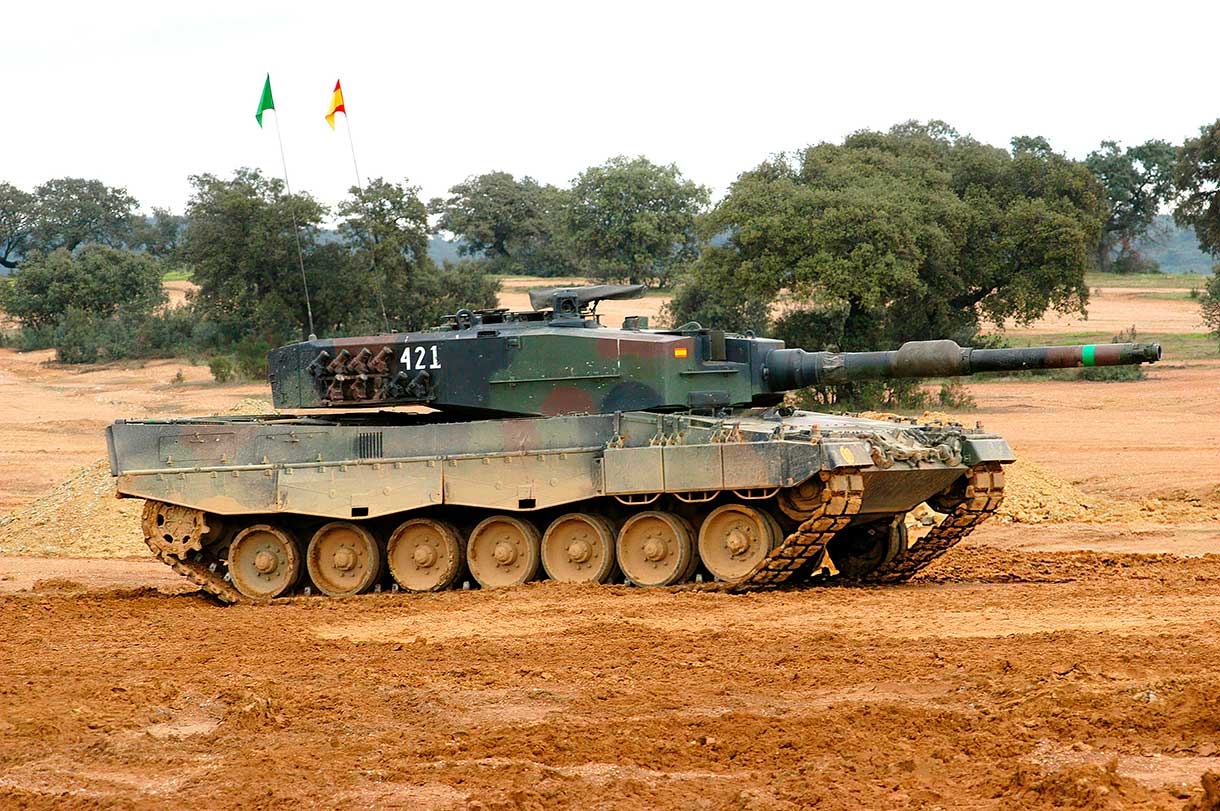

Un tanque Leopard 2A4, modificado con componentes variados, incluyendo un módulo de imagen térmica de origen francés y blindaje reactivo explosivo soviético, ha sido avistado en Ucrania, de acuerdo a videos emergentes.
Antecedentes de la Integración del Blindaje Soviético
La aparición de este tanque modificad, apodado por algunos como “Nuestro Frankenstein”, no es la primera vez que se observa la integración de tecnología de blindaje soviética en tanques alemanes en Ucrania. Un informe de abril ya había anticipado que los tanques Leopard tendrían una protección similar.
La implementación de este tipo de blindaje reactivo explosivo es un tema de debate. Algunos defensores afirman que es necesario, mientras que otros creen que puede ser perjudicial. Alemania, por ejemplo, inicialmente probó un blindaje similar, conocido como “protección dinámica”, pero posteriormente abandonó la idea. Recientemente, Grecia decidió equipar sus tanques Leopard 2A4 con este tipo de blindaje.
Este tipo de protección se ha discutido ampliamente, y se continúa estudiando para determinar su efectividad contra misiles antitanque.
Detalles Técnicos del Blindaje Soviético Kontakt-1
El Kontakt-1 se compone de dos elementos explosivos 4S20 contenidos en placas de acero. Su diseño permite interrumpir los chorros de carga hueca en el momento de la detonación. Aunque existen espacios entre cada bloque de Kontakt-1, estos no reducen significativamente la protección del tanque, excepto desde ciertos ángulos.
En el caso de una ojiva que impacta en el centro de un bloque, esta se cruza con el primer elemento 4S20 y luego se desplaza al siguiente bloque, cruzándose con ambos elementos 4S20. Por lo tanto, se producen tres intersecciones.
A pesar de la inclinación de 68 grados y la separación de 40 mm entre bloques, la eficacia del blindaje no se ve disminuida considerablemente. La superposición frontal también compensa cualquier pérdida de eficacia del blindaje debido a los efectos de los bordes.
Resistencia y Riesgos del Blindaje Kontakt-1
Los elementos 4S20 están dispuestos en una configuración en V y contienen 260 gramos de material explosivo, equivalentes a 280 gramos de TNT. A pesar de su alta insensibilidad, son capaces de resistir fuego de ametralladora y ataques con napalm sin detonaciones accidentales. Este hecho evidencia su durabilidad, incluso en situaciones extremas.
No obstante, la alta insensibilidad del Kontakt-1 también conlleva riesgos. Sus explosivos plásticos estables no reaccionan ante proyectiles de energía cinética, lo que los hace más vulnerables a las cabezas nucleares en tándem y puede crear riesgo de incendio. Si se produce un impacto con napalm, el explosivo puede arder, dejando expuestas grandes secciones del tanque.
El Leopard 2A4 con Blindaje Kontakt-1: Un Resultado Inesperado
Este avistamiento en Ucrania es la confirmación de la adaptación de tecnologías diversas en una misma máquina bélica. Un tanque Leopard 2A4 que lleva consigo un módulo de imagen térmica francés y está reforzado con un blindaje soviético es un fenómeno de integración inusual que seguirá siendo objeto de estudio y análisis en el mundo de la defensa.
Los componentes del blindaje 4S20, cada uno pesando 5.7 kg, suman un peso total de alrededor de 1.2 toneladas. Antes de almacenar un tanque durante un largo periodo de tiempo, estos elementos pueden desmontarse, dejando solo las cajas metálicas en la estructura del tanque.
Una característica de seguridad adicional es que un bloque Kontakt-1 puede detonar sin afectar a los bloques adyacentes, debido a las cajas de acero de 3 mm que los recubren. Sin embargo, estas cajas pueden no resistir una ojiva explosiva de gran tamaño, particularmente aquellas con efectos de fragmentación intensos.
Es importante mencionar que una explosión puede eliminar varios bloques Kontakt-1 de un tanque, y los proyectiles HEAT disparados desde un tanque pueden detonar los elementos explosivos 4S20 de los bloques.
La protección ofrecida por el ERA en caso de detonación
Según un artículo titulado “Protección dinámica. El escudo israelí se forjó en… ¿la URSS?”, tras una detonación, podría quedar expuesta una proporción considerable de la superficie protegida de la torreta de un tanque debido a la pérdida de bloques Kontakt-1.
El glacis superior podría perder hasta un 71 % de su blindaje protector, y los lados del casco podrían perder hasta un 51 % de su blindaje. Estos datos son el resultado de pruebas con misiles 9M112M y proyectiles 3BK-14M, conocidos por sus grandes cargas explosivas y sus poderosos efectos de fragmentación.
Por otro lado, un blindaje soviético Kontakt-1 puede resistir un proyectil HEAT disparado desde un tanque, manteniendo entre un 70 % y un 85 % del blindaje del casco intacto. Los lados de la torreta y del casco mantienen entre un 20 % y un 30 % y entre un 50 % y un 55 % de su blindaje después del impacto, respectivamente.
El blindaje frente a armas ligeras y su eficacia
Las armas ligeras disparadas desde el hombro, como el RPG-7, el Carl Gustaf o el M72 LAW, pueden desalojar un número relativamente pequeño de bloques Kontakt-1. Un caso de estudio ilustrativo es el de un T-72B golpeado por una granada HEAT en Chechenia. El modelo exacto de la granada PG-7 utilizada es desconocido.
La combinación de la fuerza de la granada y un solo bloque Kontakt-1 solo logró desalojar algunos bloques cercanos al punto de impacto. Aunque dejó un corte en el faldón, el daño total fue mínimo.
Un caso similar ocurrió con un T-72AV en Siria. Aquí, la detonación de un solo bloque Kontakt-1 abrió un agujero en el faldón y arrancó los bloques cercanos.
Las ventajas del Kontakt-1 frente al ERA Blazer israelí
El Kontakt-1 Explosive Reactive Armor [ERA] proporciona un rendimiento y características más efectivas que el Blazer ERA israelí. Sus ventajas incluyen una mayor cantidad de placas volantes, mejor angulación y una disposición de sándwich superior. Además, es menos sensible a los cambios de ángulo.
El elemento explosivo 4S20 es un único panel de blindaje reactivo explosivo. En ruso se conocen como “elementos dinámicos”, y constan de dos láminas de acero de dureza media que albergan una capa de explosivos plásticos. Estos se guardan en una caja de acero de 2-3 mm de grosor, lo suficientemente robusta para resistir deformaciones y daños.
Aunque el grosor exacto de cada capa del elemento 4S20 no se ha revelado, se estima que las placas de acero tienen un grosor de aproximadamente 2,3 mm y la capa de explosivos alrededor de 5,4 mm.
La velocidad de las placas volantes del 4S20
Utilizando la ecuación de Gurney para sándwiches simétricos sobre los datos conocidos del explosivo plástico PVV-5A utilizado en el 4S20, se ha estimado la velocidad de las placas volantes. Dada la masa total de un elemento 4S20 y la masa del explosivo, se estima que la velocidad de las placas volantes es de unos 1,156 km/s.
Este análisis proporciona una idea de la tecnología avanzada utilizada en la fabricación del blindaje reactivo explosivo y la protección que puede ofrecer a los vehículos blindados en situaciones de combate.
El blindaje Kontakt-1, implementado en el tanque Leopard 2A4, consiste en dos elementos explosivos 4S20 contenidos en placas de acero. Esta disposición permite interrumpir los chorros de carga hueca durante la detonación. Aunque existen espacios entre cada bloque de Kontakt-1, estos no reducen significativamente la protección del tanque, excepto desde ciertos ángulos.
Los elementos 4S20 del Kontakt-1, dispuestos en una configuración en V, contienen 260 gramos de material explosivo, equivalentes a 280 gramos de TNT. A pesar de su alta insensibilidad, pueden resistir fuego de ametralladora y ataques con napalm sin detonaciones accidentales. Sin embargo, sus explosivos plásticos estables no reaccionan ante proyectiles de energía cinética, lo que los hace más vulnerables a las cabezas nucleares en tándem y puede crear riesgo de incendio.
Tras una detonación, puede quedar expuesta una proporción considerable de la superficie protegida de la torreta del tanque debido a la pérdida de bloques Kontakt-1. El glacis superior podría perder hasta un 71 % de su blindaje protector, y los lados del casco podrían perder hasta un 51 % de su blindaje.
Las armas ligeras disparadas desde el hombro, como el RPG-7, el Carl Gustaf o el M72 LAW, pueden desalojar un número relativamente pequeño de bloques Kontakt-1. Sin embargo, generalmente, la detonación de un solo bloque Kontakt-1 solo logra desalojar algunos bloques cercanos al punto de impacto, manteniendo el daño total mínimo.
El Kontakt-1 proporciona un rendimiento y características más efectivas que el Blazer ERA israelí. Sus ventajas incluyen una mayor cantidad de placas volantes, mejor angulación y una disposición de sándwich superior. Además, es menos sensible a los cambios de ángulo. El elemento explosivo 4S20 del Kontakt-1 es un único panel de blindaje reactivo explosivo, robusto para resistir deformaciones y daños.
